Unabhängig von der Baugröße oder der Leistung zeichnen sich alle HLK-Frequenzumrichter durch Benutzerfreundlichkeit, Skalierbarkeit und Qualität aus.

Frequenzumrichter für die Wandmontage, ACH580-01 und ACH580-31 Ultra-Low
Harmonic Version
ACH580 Frequenzumrichter für die Wandmontage sind in den Schutzarten IP21/UL (NEMA)-Typ 1 bis IP55/UL (NEMA)-Typ 12 mit einer Leistung bis 250 kW/350 hp (ACH580-01) und bis 110 kW/150 hp (ACH580-31 Ultra Low Harmonic Variante) erhältlich. Die Frequenzumrichter können nebeneinander, mit Flansch oder horizontal montiert werden.

Die Ausführungen mit IP55/UL (NEMA)-Typ 12 sind für Anwendungen für staub- und vibrations- belastete sowie feuchte und andere raue Betriebsbedingungen vorgesehen.

Der ACH580-01 ist ein Sechs-Puls-Frequenzumrichter, der mit einer optimierten DC-Drossel zur Oberschwingungsdämpfung ausgestattet ist.

ACH580-31 Ultra-Low Harmonic Drives mit eingebauter Oberschwingungsdämpfung sorgen für ein sauberes Netz mit einem außergewöhnlich geringen Oberschwingungsgehalt. Dies hat signifikante Vorteile wie eine verbesserte Zuverlässigkeit und höhere Energieeinsparung sowie eine längere Lebensdauer der Betriebsmittel innerhalb einer Anlage.

Frequenzumrichtermodule für den Schrankeinbau, ACH580-04 und ACH580-34 Ultra-Low Harmonic Ausführung
ACH580 Frequenzumrichtermodule eignen sich perfekt für Systemintegratoren, Schaltschrankbauer und OEMs, die ihre Schrankkonstruktionen mit dem ACH580-04 im Bereich 250–500 kW oder dem ACH580-34 Ultra-Low Harmonic Drive im Bereich 132–355 kW ohne Nachteile für eine einfache Installation, Inbetriebnahme und Wartung optimieren möchten.
Der ACH580-04 verfügt über eine Drossel zur Oberschwingungsdämpfung und der ACH580-34 über eine aktive Einspeiseeinheit, welche den Netzoberschwingungsgehalt auf ein Minimum begrenzen.

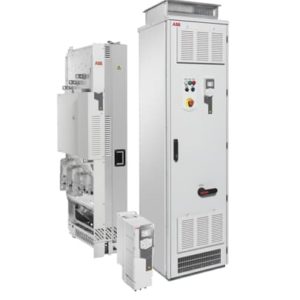

Frequenzumrichter-Schrankgeräte, ACH580-07
ACH580-07 Frequenzumrichter-Schrankgeräte werden bei den Baugrößen R6 bis R11 standardmäßig mit Schutzart IP21 (optional mit Gehäusen in Schutzart IP42 und IP54) geliefert. Die Frequenz-umrichter verfügen über eine neu gestaltete Kühlung sowie eine hochwertige, weltweit einheitliche Schrankkonstruktion. Sie sind mit einem Leistungsbereich von 75–500 kW und Spannungen von 380 – 480 V, 3-phasig lieferbar. ACH580-07 Frequenzumrichter sind immer mit Drosseln zur Oberschwingungsdämpfung ausgestattet.
